No existe certificación Passivhaus para edificios de nueva obra o rehabilitaciones sin que el proyecto se haya sometido al test Blower Door.
Está considerada la herramienta técnica más eficaz para medir la hermeticidad de un inmueble. Su precisión hace que su uso se esté extendiendo a cualquier edificación que busque la máxima eficiencia energética. Revisamos en qué consiste esta prueba y cómo aplicarla.
Ponte al día de las diferencias entre un edificio cero emisiones y uno con certificación Passivhaus.

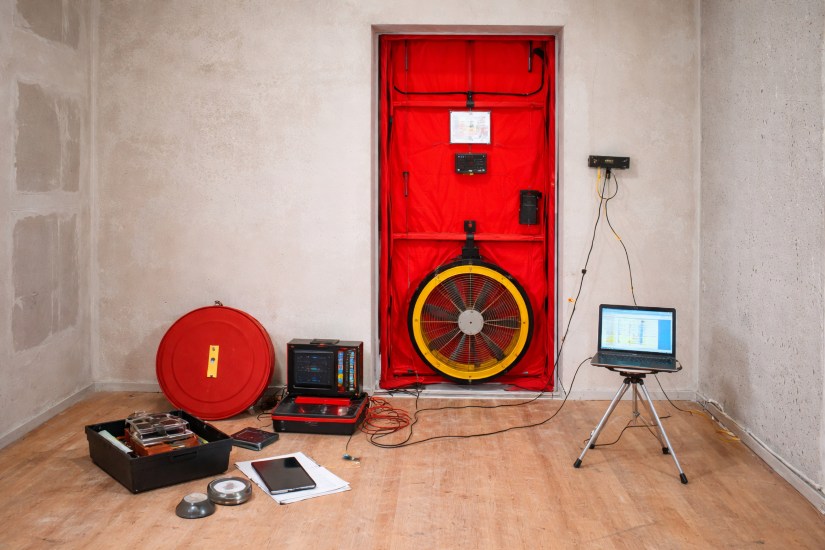

Qué es el test Blower Door y qué mide
El Blower Door es un ensayo de presurización, o despresurización, que mide la hermeticidad (estanqueidad al aire) de un edificio. Mediante el ensayo se cuantifican las infiltraciones y con el uso de determinadas herramientas (anemómetro, cámara termográfica etc) se detectan y se localizan dichas infiltraciones.
El resultado que se recoge con esta prueba son las renovaciones de volumen de aire interior total por cada hora a una diferencia de presión de 50 pascales (n50). Pero, nos proporciona más datos clave:
- El caudal de aire infiltrado V50 en el edificio (medido en m³/h).
- El área de infiltración equivalente en cm²
- El caudal del aire infiltrado con relación a la superficie de la envolvente qe50, medido en m³/h·m² de envolvente.
Básicamente, consiste en el empleo de un ventilador, acoplado a una puerta o ventana exterior de la vivienda o edificio, con el que se despresuriza / presuriza el mismo y se analiza la hermeticidad.
Cuándo realizar el test Blower Door
El test de Blower Door no es exclusivo para Passivhaus, aunque en estos edificios es obligatorio. Se puede realizar en cualquier tipo de inmueble para conocer el estado real de su eficiencia energética y tomar medidas efectivas que impulsen el ahorro y mejoren el confort y la calidad de vida. De hecho, ya es una de las opciones que se plantean en el nuevo CTE (DB-HE1).
Como decíamos, es el estándar pasivo el que ha sido pionero en el uso de esta prueba y cómo debe aplicarse. Así, un proyecto Passivhaus tiene que pasar obligatoriamente el Blower final, que es el que cuenta para la certificación. Explicamos cada una de estas situaciones y por qué son necesarias.
Test intermedio: detectar fallos a tiempo
Una vez se han ejecutado todas las actuaciones relacionadas con la continuidad de la envolvente y la capa hermética, incluyendo el sellado hermético de las zonas propensas a filtraciones de aire o agua (huecos, encuentros de la envolvente opaca, pasos de instalaciones, juntas), hay que comprobar que son efectivas.
Realizar esta medición, justo antes de colocar trasdosados y acabados finales. Así, se detectan con más facilidad los puntos exactos de fuga, cuando aún son accesibles para su corrección
Test final: verificación para la certificación
Esta repetición de la prueba es imprescindible en los edificios pasivos y es una demostración de la exigencia y rigor de este modelo de edificación. Sirve para comprobar que se han adoptado las modificaciones adecuadas en caso de haber detectado fallos. Y, en general, que no se han producido intervenciones durante el resto de fases que hayan dañado esa hermeticidad.
¿Estás pensando solicitar la certificación Passivhaus para tu proyecto? Aquí tienes toda la información para hacerlo.
Por qué es un error esperar al final de la obra
Es un problema, sobre todo, de eficiencia y de optimización de recursos. Si la obra está acabada, hay elementos (sobre todo, acabados finales) que camuflan las fugas y dificultan que se localice el punto de pérdida. Eso ralentiza el final del proyecto y lo encarece (deshacer una actuación, reparar y volver a reponer).
Cómo preparar la obra para el test Blower Door
Para garantizar los resultados irrefutables de esta prueba, es necesario acondicionar el espacio para que cumpla con las condiciones en las que se puede testar la estanqueidad.
Completar todos los sellados de la envolvente
Es evidente que, si vamos a medir la hermeticidad, es imprescindible que la capa hermética esté finalizada. Hay que fijarse en la continuidad y en el refuerzo en los puntos más sensibles, donde confluyen distintos materiales (esquinas, juntas y salientes) y se unen diferentes elementos constructivos.
Cerrar y sellar ventanas, puertas y lucernarios
Las fugas de aire no solo se producen en la envolvente opaca. Los huecos (ventanas, puertas y acristalamientos en general) son una parte especialmente delicada, por la combinación de materiales y su encaje en la fachada.
Por supuesto, en una casa Passivhaus es imprescindible instalar ventanas de altas prestaciones. Pero, no basta. Hay que realizar un sellado hermético con los materiales adecuados y, siempre, hechos por instaladores profesionales con los materiales que tocan.
No olvidar el sellado de los cajones de persianas. Son puntos por los que se pierde calor y aire.
Anular temporalmente las aperturas de ventilación continua
Este es un paso esencial para poder medir la presurización/despresurización de un espacio. Para empezar, todo el volumen interior habitable debe de estar prepararse para que se comporte como una única zona:
- Puertas interiores abiertas para que se comuniquen
- Puertas que comunican con espacios fuera de la envolvente, cerradas.
Aprovechamos para recordar el papel clave de la ventilación para garantizar la calidad de aire en las casas pasivas.
Revisar pasos de instalaciones y puntos críticos
Importante, además, comprobar que se han realizado todos los sellados herméticos de los pasos de instalaciones, lugares en los que se producen flujos incontrolados de aire si no se toman medidas. Se trata de las penetraciones o huecos que se hacen para instalar sistemas esenciales como la electricidad, el suministro de agua o la ventilación, entre otros.
Coordinar con el técnico que realizará el ensayo
Conviene contactar con tiempo con el profesional que realizará la prueba, para garantizar los resultados y evitar visitas extra o fallidas. Y es que, hay distintos factores que confluyen en este proceso y que se tienen que coordinar:
- Fijar la fecha. Es imprescindible para que todas las actuaciones relativas a la hermeticidad estén finalizadas. Pero, además, se deberían estudiar aquellas condiciones meteorológicas que pueden incidir en los resultados (determinados valores de velocidad del viento).
- Chequear que todo el equipamiento está disponible. Detalles como estabilidad eléctrica para garantizar la potencia que consume el ventilador o retirada de polvo para que no se remueva. Y, por supuesto, que la puerta de acceso esté despejada para poder instalar el marco.
En el caso de que vayas a solicitar la certificación pasiva, conviene que gestiones un pack de dos visitas, ya que suele abaratarse la tarifa.
Cómo se realiza el ensayo paso a paso
Una vez concertada la cita con el técnico, este es la forma en la que se va a desarrollar la prueba:

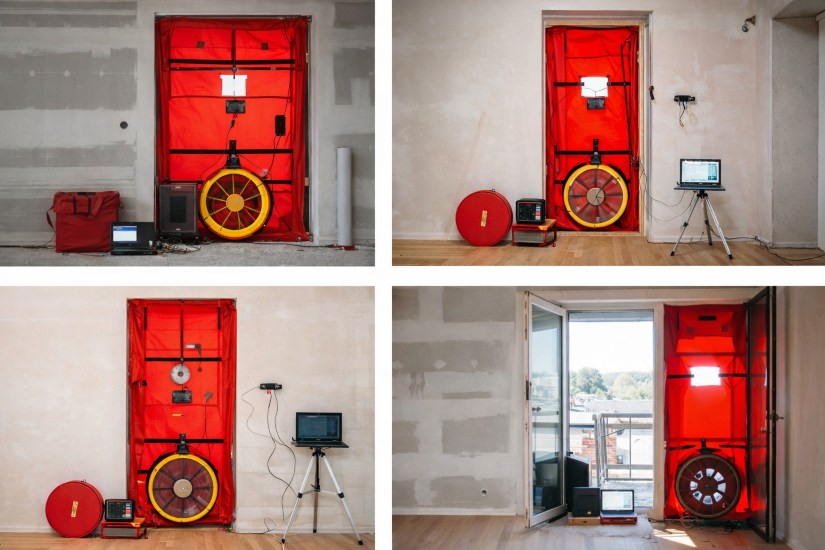

- Preparación del equipo para el test Blower Door. El ventilador se acopla con un bastidor y una lona de nylon en el hueco elegido (generalmente, la puerta de entrada). Además, suele utilizarse un medidor de presión y de flujo (mantener la presión constante). Y, finalmente, un software específico para procesar la información registrada durante el ensayo.
- Realización de la prueba (aproximadamente 2/3 horas, aunque depende del tamaño del espacio y las fugas detectadas, entre otros factores). Comienza el proceso de presurización (el ventilador mete aire) y despresurización (saca aire). El programa hace una medición por pasos para crear una curva de fugas precisa.
- Informe preliminar. Al finalizar las mediciones, el ordenador genera un resumen de datos, con el valor de renovaciones de aire por hora y un apartado de patologías con los puntos críticos encontrados.
Cómo localizar las fugas durante el test
Detectar que hay filtraciones no es toda la información que necesitas. Si no se localiza justo el punto por el que se fuga el aire, es imposible acometer las correcciones pertinentes. En este sentido, es interesante completar el test Blower Door con otras herramientas que facilitan esa detección de los puntos de fuga.
Detección con anemómetro
Un anemómetro es un aparato que mide la velocidad y el caudal de un fluido gaseoso, generalmente el aire o el viento. Se usa en numerosas disciplinas, desde la Meteorología a distintas industrias o, como vemos aquí, en el sector de construcción.
Los anemómetros que se recomienda combinar con el test Blower Door no son los mecánicos (Copas o Hélices), habituales en las estaciones metereológicas. Aquí se eligen:
- Hilo térmico (Hot Wire): Midiendo cuánto se enfría un hilo calentado eléctricamente al pasar el aire sobre él, detecta la velocidad. Perfecto para localizar corrientes muy bajas y espacios reducidos.
- Ultrasónicos: Utilizan ondas sonoras (velocidad y dirección del aire). Destacan por su precisión.
Detección con humo o niebla
Sin duda, el método más visual, que permite a todo el mundo ver la fuga. Esencialmente, hay dos opciones:
- Nube de niebla: una máquina de niebla de alta capacidad (basada en glicerina o fluidos inocuos) inunda rápidamente todo el espacio.
- Lápiz de humo: La máquina genera un hilo de humo fino, constante y frío que permite visualizar micro-corrientes de aire.
Detección con termografía
Finalmente, la técnica más avanzada, precisa y sofisticada para combinar con el ensayo Blower Door, ya que hace visible el rastro de temperatura que deja ese aire al filtrarse. En la pantalla aparecen «manchas» o «lenguas” de distintos colores (azules y verdes, temperaturas frías, y gama rojos/anaranjados, las cálidas.
Exige un salto térmico mínimo entre interior y exterior (5-10 °C).
Qué hacer si no se supera el test Blower Door
Ya hemos insistido en que no solo te hace falta la medición global, si no la detección de los puntos donde se producen las infiltraciones. Conviene proceder a las reparaciones lo antes posible. En la mayoría de los casos, son actuaciones sencillas y que no implican mucho tiempo:
- Cintas de estanqueidad
- Masillas elásticas / Membranas líquidas
- Sellado de instalaciones
En Consorcio Passivhaus estamos familiarizados con las propuestas más eficientes para garantizar la hermeticidad y otras cualidades que definen una edificación altamente eficiente, confortable y sostenible. Contáctanos y forma parte de esta comunidad referente en el sector.
Preguntas frecuentes
¿Qué valor de n50 exige Passivhaus en el test Blower Door?
Una Passivhaus certificada tiene un N50 ≤0,6/h.
¿Es obligatorio realizar el test Blower Door para certificar Passivhaus?
Sí y, además en dos ocasiones: durante la fase de ejecución y en el momento que ya se ha finalizado la obra o la rehabilitación.
¿Cuánto dura un ensayo Blower Door?
El tiempo de la prueba variará según el tamaño de la vivienda. Normalmente, suele oscilar entre 2-3 horas
Además, hay que distinguir tres fases, la de preparación, la realización de la prueba propiamente dicha y la obtención del informe con resultados.
¿Quién puede realizar el test Blower Door?
Si quieres que tenga validez para el CTE, debe ser un operador certificado, con formación específica en la norma UNE-EN ISO 9972.
Para obtener el certificado Passivhaus, debes ser un técnico oficial de Passivhaus Institut.
¿Qué ocurre si se detectan fugas en el test final?
Es interesante proceder lo antes posible a la reparación. Normalmente, se trata de revisar y reforzar los sellados herméticos con materiales adecuados.
