En el actual modelo de construcción eficiente y sostenible cada detalle es esencial. Y más aún si nos referimos a las construcciones pasivas y sus elevados niveles de exigencia en eficiencia energética y bienestar. En climas cálidos, como el de España, los sistemas de protección solar son imprescindibles.
En este contexto, hay que prestar máxima atención a las medidas para aislar los cajones de persiana en las viviendas Passivhaus y evitar pérdidas de temperatura, infiltraciones de aire y agua o transmisión de ruido.
Importante revisar las peculiaridades del estándar Passivhaus en climas cálidos.
¿Qué son los cajones de persiana en las viviendas Passivhaus?
El cajón es uno de los componentes de la persiana, en concreto, la zona en la que se recoge. Existen distintos tipos de cajones de persianas, dependiendo del material en que se fabrican o de su posición en la fachada. Resumimos esta clasificación, de manera breve:
Por su ubicación
- Sistema por el exterior (mini). Suele usarse cuando se instala una persiana en un edificio ya construido. Va solapando la ventana existente o sobre el muro de la fachada.
- Sistema compacto (monoblock). El más frecuente en los proyectos actuales de nueva construcción. El cajón va instalado ya en la propia ventana y se coloca de forma cómoda y segura desde el interior de la vivienda.
- Sistema interior. Es la forma tradicional en la que se colocaban los cajones de persiana por el muro interior. Suele interrumpir el trasdosado de muro.
- Sistema túnel (cajón oculto). Se instala integrado en el muro de fachada y queda invisible, por el interior y el exterior.
Por su material
- Aluminio. Su problema es la conductividad.
- PVC. Proporciona altas prestaciones de aislamiento térmico.
- Poliestireno Expandido o Poliexpan (EPS). Suelen usarse en los cajones de túnel y destacan por su aislamiento térmico y acústico.
- Perfiles (normalmente de aluminio) rellenos de aislamiento de poliuretano.
Este es el papel de las persianas dentro del modelo de edificación pasivo.

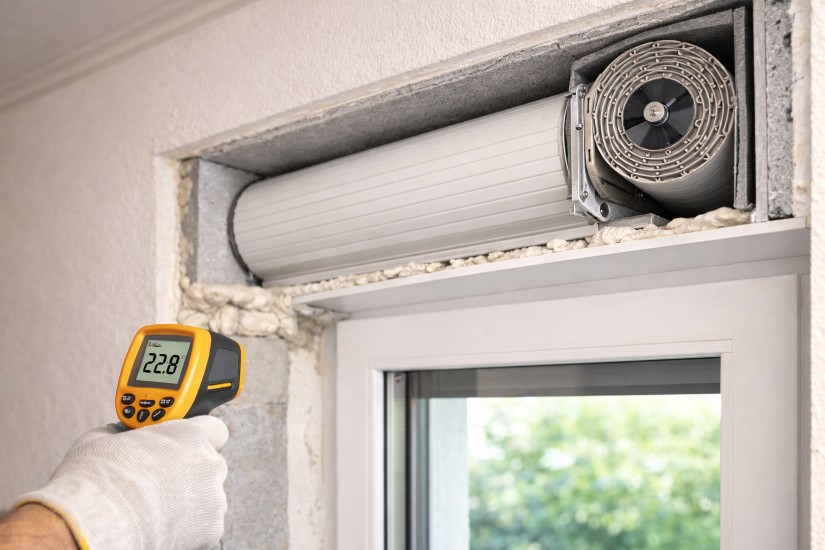

El impacto de un mal aislamiento de los cajones de persiana en la eficiencia energética
Si se utilizan de forma correcta los elementos de protección solar y se cuenta con un buen aislamiento, se puede evitar hasta un 50% de fugas de calor. En lo que respecta a los cerramientos, la temperatura se escapa por ventanas y acristalamientos, marcos y molduras de puertas y ventanas, lamas y, por supuesto, por los cajones de las persianas.
Esto es así porque el cajón de persiana crea un puente térmico que genera transmisiones de temperatura entre interior y exterior, además de condensaciones y filtraciones de aire, incluida la entrada de ruido aéreo.
Recordamos cómo se pueden tratar, evitar y solucionar los puentes térmicos.
Además, hay que tener en cuenta la estrechisima relación entre ventanas y sistemas de protección solar cuando hablamos de eficiencia energética. Se pueden instalar unas ventanas de altas prestaciones, que si se rebaja la calidad en elementos como el cajón y su sellado, no es posible alcanzar el nivel de eficiencia óptimo.
Ponemos un ejemplo. En una ventana de alta calidad, el coeficiente de transmitancia térmica es de 2W/m2K. Si se complementa con una persiana, el cajón tiene que tener, al menos, el mismo valor para que no se produzcan pérdidas de calor/frío en la vivienda. Y no solo es importante su diseño y los materiales usados. También, el proceso de instalación, que deben hacer profesionales para garantizar su sellado hermético.
Hay ventanas de calidad con valores bastantes inferiores a 2 W/m2K. Además, cualquier cajón de persiana tiene una transmitancia térmica de 1 W/m2K o inferior, y si hablamos de cajones certificados Passivhaus, ya hablamos de transmitancias en torno a los 0,6 W/m2K.
Otro aspecto a tener en cuenta es el del paño de la persiana. Además del espacio del cajón en el hueco, cuando el paño está desplegado, supone un elemento más en el hueco que mejora su transmitancia térmica. Esto es la Resistencia Térmica Adicional. Por eso es recomendable bajar las persianas en las horas de máxima temperatura en verano y por las noches en invierno.
Aquí recopilamos toda la información sobre el sellado de pasos en instalaciones, una clave de la construcción pasiva.
Beneficios de aislar los cajones de persiana en las viviendas Passivhaus
Antes de detenernos en otros beneficios, es importante abordar el papel que juegan los cajones de persianas en el aislamiento acústico. Según la OMS, España es uno de los países más ruidosos del mundo. De hecho, más del 14% de los españoles se queja de los ruidos que sufre en el interior de su vivienda.
El ruido puede transmitirse por vibración a través de los tabiques y suelos, pero también a través del aire. Es la forma en la que sufrimos el ruido del tráfico, de las máquinas de una obra o de la gente por la calle.
Es importante ser transparentes: el cajón de persiana compacto suele ser el punto más vulnerable del hueco en cuanto a aislamiento acústico. Sin embargo, los fabricantes han trabajado intensamente en este aspecto y los cajones actuales han mejorado notablemente su resistencia acústica respecto a los de hace unos años, incorporando materiales absorbentes y diseños más estancos.
Para aquellas viviendas situadas en entornos con niveles de ruido especialmente elevados (zonas de alto tráfico, proximidad a aeropuertos, áreas industriales, etc.), existen soluciones alternativas más eficaces como los cajones de persiana por exterior o los sistemas de túnel, que ofrecen un rendimiento acústico superior al eliminar o minimizar el puente acústico que puede generar el cajón integrado en la fachada.
El resto de beneficios de un correcto aislamiento de los cajones de persianas son:
- Ahorro energético a largo plazo.
- Mejora de la eficiencia térmica y reducción de la demanda de calefacción y refrigeración.
- Contribución al cumplimiento de los estándares Passivhaus. Pensemos que el cajón afecta directamente a varios de los requisitos esenciales pasivos: aislamiento, hermeticidad, puentes térmicos y ventanas eficientes.
- Protección contra la humedad y prevención de puentes térmicos. El cajón es una de las zonas más vulnerables a las infiltraciones de agua.
Cómo aislar correctamente los cajones de persiana en una vivienda Passivhaus
Ya hemos comprobado la importancia de los cajones de persianas para el aislamiento térmico y acústico de un edificio. Por tanto, si se va a sustituir o poner uno nuevo, estos son los valores en los que hay que fijarse:
- La transmitancia térmica U (W/m²K). Depende del material de fabricación, es más aislante cuanto menor es la cifra. Además, debe completarse con una capa de aislamiento térmico.
- La permeabilidad. Mide la cantidad de aire que deja pasar. Los cajones de persianas se clasifican de C1 (peor) a la C4 (mejor), según la UNE-EN 12.207.
- Estanqueidad al agua. La resistencia de un cajón a la entrada de agua se clasifica del 1 al 9 en la norma UNE-EN 12.208.
- Aislamiento acústico. Es un dato que proporciona el fabricante y se expresa en dBA, unidad de medida del sonido.
- Resistencia al viento. Se determina la presión a la que se puede someter sin deformarse. Es un detalle que afecta a la seguridad.

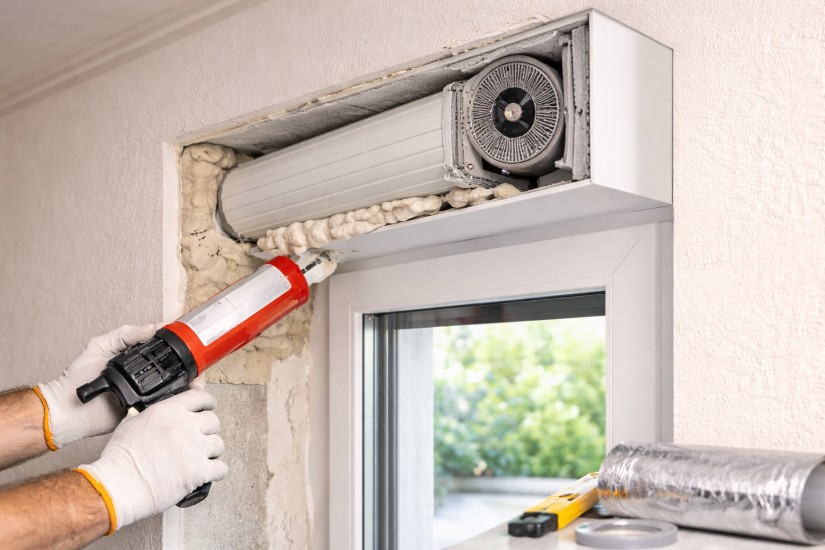

Recordemos que, además, de sus características propias para aislar los cajones de persiana en las viviendas Passivhaus es clave el proceso de instalación. Dos son los elementos en los que poner el foco:
- La posición del cajón, intentando dar continuidad a la envolvente de la fachada.
- La instalación. Es esencial garantizar la hermeticidad en la unión entre cajón y marco. Si es necesario, se usarán materiales de sellado. Siempre son recomendables.
La relación entre el aislamiento de los cajones de persiana y la estanqueidad al aire
Ya hemos señalado que el cajón de la persiana es uno de los puntos más proclives a las infiltraciones de aire. Estos flujos no controlados tienen una incidencia directa en la reducción de la eficiencia energética, porque afectan al consumo de energía.
Los cajones tienen una clasificación de hermeticidad, dentro de la normativa española. Los valores más eficientes se mueven en clase 3 o 4 para ser considerados de calidad superior.
Cuando son motorizados, son clase 4. Cuando son con accionamiento manual, algunos sí que llegan a clase 4, pero por lo general son de clase 3.
En Consorcio Passivhaus tenemos soluciones en todos los elementos que intervienen en el modelo de edificación pasiva. ¡Y seguimos avanzando en propuestas! Si te interesa, solo tienes que unirte a nosotros.
Preguntas frecuentes sobre el aislamiento de cajones de persiana en viviendas Passivhaus
¿Qué materiales son los más recomendados para aislar los cajones de persiana?
Lo más habitual es que los cajones de persianas se fabriquen en PVC. Es un material que destaca por estas tres cualidades: es un excelente aislante térmico y eléctrico, tiene un amplio rango de durezas y es muy resistente a la corrosión.
Otro material interesante por su capacidad de alto aislamiento térmico es el EPS (poliestireno expandido o poliexpan). Se usan para cajones de obra túnel que se integran en la fachada.
Finalmente, están los cajones con perfilería de aluminio y relleno interior de poliuretano. Están especialmente indicados para zonas de clima frío. No se suelen usar en sistema compacto. Son instalados por el exterior, sin afectar a la envolvente térmica.
Si necesitas productos de calidad para el sellado de los cajones de persianas consulta marcas líderes como Iso Chemie y Soudal.
¿Cómo afecta el aislamiento de cajones de persiana al confort térmico en invierno y verano?
Son uno de los elementos por los que se producen fugas de temperatura y, también, de entrada de humedad. Para garantizar el aislamiento de los cajones, hay que cuidar tres puntos: los materiales con los que se fabrican, su diseño sin puentes térmicos y dejar su instalación en manos de profesionales.
Te pueden resultar interesantes las distintas propuestas de cajones de persianas de Persax, Persycom y Griesser.
Otras marcas referentes y comprometidas con el estándar Passivhaus son Kömmerling y Deceuninck. ¿El aislamiento de los cajones de persiana mejora la acústica de la vivienda?
Los cajones de persiana son uno de los canales por los que pueden entrar los ruidos que se transmiten por el aire, es decir, tráfico, calles muy bulliciosas o los de las obras. Por tanto, aislar esos cajones es una medida muy eficiente para disfrutar de bienestar acústico en hogares y empresas.
